Блокировки дифференциала

Назначение:

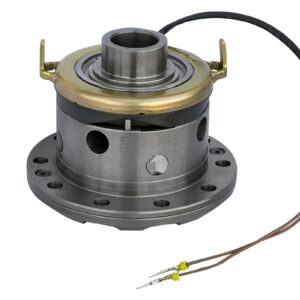

Дифференциал (межколесный) с электроблокировкой УАЗ мосты Спайсер/Тимкен выполняет функции блокировки и дифференциала. Повышает проходимость, обеспечивает высокую управляемость автомобиля в сложных дорожных условиях за счёт жесткой блокировки полуосей, простым нажатием кнопки.

Состав комплекта:
Дифференциал с электроблокировкой — 1 шт.;
Пластина фиксатор электромуфты — 1 шт.
При установке электроблокировки в мост Тимкен/Гибрид необходимо использовать кольцо — компенсатора.

Технические характеристики:
В дифференциале с электроблокировкой использованы заводские сателлиты из штатного дифференциала;
Установлен усиленный магнит (утолщена стенка корпуса и отшлифована для лучшего примагничивания);
Усиленная крестовина;
4 толкателя;
Корпус стальной (сталь 18 кгт), закаленный.
Применяемость:
Устанавливается на УАЗ 31519 Хантер (Hunter), УАЗ 3163 Патриот (Patriot), УАЗ 2363 Пикап (Pickup), УАЗ Карго, УАЗ Профи, УАЗ 452, 2206 и их модификаций с мостами Спайсер, возможна установка на УАЗ 469, 452 (Буханка), с мостами Тимкен/Гибрид. Рекомендуется устанавливать на колеса диаметром до 33 дюймов включительно.

Процесс изготовления электроблокировки включает:
цементация — диффузионное насыщение поверхностного слоя стали углеродом, с целью повышения твёрдости, износоустойчивости;
термообработка, согласно стандартам ГОСТа по материалам, с целью получения свойств детали, необходимых для заявленных условий эксплуатации;
шлифовка.
Установка:
Отличительной особенностью дифференциалов с электроблокировкой является простота установки, простота подключения и простота устройства самого узла. При установке дифференциалов с электроблокировкой нет лишних схем по монтажу, где можно допустить ошибку: не нужно компрессоров, цилиндров для включения пневмо и гидроприводов. Электрическая блокировка, при нажатии кнопки управления, осуществляется электромагнитом и электрическая цепь активирует запорный механизм.

Внимание! Как избежать поломки

включение электроблокировки производить только на стоящем автомобиле или на скорости до 5 км/час с минимальной пробуксовкой. Включение на большей скорости может повредить блокирующий механизм.
после прохождения сложного участка блокировку нужно отключить. Если водитель не отключит блокировку после преодоления проблемного места, трансмиссия автомобиля будет испытывать большие нагрузки, вплоть до поломки. Поэтому ресурс блокировки и её сохранность в большей степени зависит от водителя.
не рекомендуется отключать блокировку под нагрузкой, например, в повороте. Когда блокировка нагружена, то она может отключиться не сразу, как результат — дифференциал будет заблокирован тогда, когда это не нужно.
Рекомендации по выбору трансмиссионного масла
При эксплуатации автомобиля в тяжелых дорожных условиях, а также при эксплуатации в холодное время года необходимо использовать масло вязкости по SAE 75W140 группа по APIGL-6.
Отличительной особенностью дифференциалов с электроблокировкой является простота установки, простота подключения и простота устройства самого узла. При установке дифференциалов с электроблокировкой нет лишних схем по монтажу, где можно допустить ошибку: не нужно компрессоров, цилиндров для включения пневмо и гидроприводов. Электрическая блокировка, при нажатии кнопки управления, осуществляется электромагнитом и электрическая цепь активирует запорный механизм.

При установке колес 33″ и выше для исключения возможной поломки ШРУСов/полуосей рекомендуется установить усиленные полуоси Val racing или усиленные ШРУСы Серп и молот

Эксплуатация
Ручное включение блокировки возможно нажатием и удерживанием кнопки до включения сигнализатора блокировки. Ручное выключение производится так же — нажатием на кнопку.

Внимание! Как избежать поломки

включение электроблокировки производить только на стоящем автомобиле или на скорости до 5 км/час с минимальной пробуксовкой. Включение на большей скорости может повредить блокирующий механизм.
после прохождения сложного участка блокировку нужно отключить. Если водитель не отключит блокировку после преодоления проблемного места, трансмиссия автомобиля будет испытывать большие нагрузки, вплоть до поломки. Поэтому ресурс блокировки и её сохранность в большей степени зависит от водителя.
не рекомендуется отключать блокировку под нагрузкой, например, в повороте. Когда блокировка нагружена, то она может отключиться не сразу, как результат — дифференциал будет заблокирован тогда, когда это не нужно.
Рекомендации по выбору трансмиссионного масла
При эксплуатации автомобиля в тяжелых дорожных условиях, а также при эксплуатации в холодное время года необходимо использовать масло вязкости по SAE 75W140 группа по APIGL-6.

Принудительная блокировка с пневматическим приводом для редукторного (военного) моста, моста Барс автомобилей семейства УАЗ. Предназначена для монтажа в передний и задний редукторы автомобиля.

Принцип работы прост: вы нажимаете кнопку включения блокировки, задействуется пневматический клапан, который подает сжатый воздух в корпус дифференциала. Это приводит в действие блокирующий механизм.

Особенности принудительной блокировки УАЗ (военный мост)
Мгновенное срабатывание блокирующего механизма
За счет точного шлицевого зацепления блокирующий механизм срабатывает в несколько раз быстрее, чем у аналогов, представленных на рынке.

100% блокирование дифференциала
При включении блокировка военного моста обеспечивает 100% замыкание полуосевой шестерни, что увеличивает проходимость вашего внедорожника.

Усовершенствованная конструкция
Оси сателлитов заменены на более прочную и надежную монолитную крестовину. Кроме того, крестовина удобна в обслуживании: при поломке полуоси можно будет демонтировать обломок, не разбирая мост и не доставая блокировку.

Взаимозаменяемость со стандартными узлами
Принудительная блокировка УАЗ устанавливается в стандартный картер редукторного моста без каких-либо его модификаций

Защита пневматического привода
Пневмопривод надежно защищен от механических повреждений благодаря безопасному расположению с внутренней стенки картера моста.

Простота установки
Блокировка на редукторный мост УАЗ, устанавливается без использования специнструмента и дополнительных комплектующих. Вам необходимо лишь докупить компрессор и ресивер для соединения с пневмосистемой.

Универсальность
Принудительная блокировка УАЗ универсальна: вы можете установить ее как в передний, так и в задний мост.

Не требуется покупки дополнительных запчастей
Блокировка на военный мост уже укомплектована запчастями, необходимыми для установки, в том числе, подшипником JLM-104948110, выпрессовочными болтами, и др.

Применяемость:
Принудительная блокировка ИЖ-ТЕХНО разработана для автомобилей УАЗ 3151 (469), УАЗ-315195 Хантер, УАЗ-31512, УАЗ-452 и др. (военные мосты, редукторные мосты типа «Барс»), а также вездеходов Нива Бронто (Марш) с редукторными мостами УАЗ. К пневмосистеме принудительная блокировка подключается пневматическим шлангом с внутренним диаметром 8 мм или пневматической рилсановой трубкой размером 6/4.

Комплектация пневмоблокировки УАЗ:
Дифференциал в сборе — 1 шт.
Пневматический привод в сборе — 1 шт.
Защитный кожух штуцера ввода воздуха в мост — 1 шт.
Фитинг угловой (6522 4М5) — 1 шт.
Фитинг прямой S6510 6-1/8 — 1 шт.
Трубка (TPU 4/2-B) — 0,2 м.
Штуцер ввода воздуха в мост — 1 шт.
Штуцер-«елочка» — 1 шт.
Подшипник JLM-104948110 — 1 шт.
Болты M6×30 — 4 шт.

Особенности
Быстрота срабатывания
Блокируемая муфта неподвижна — поэтому полуосевая шестерня должна сместиться относительно блокируемой муфты на величину не более 11 градусов.
Для сравнения: у аналогов, схема работы которых основана на замыкании полуоси на корпус, для включения блокировки требуется до 10 раз большее смещение.

Корпус выполнен с высокой точностью и жесткими допусками
Это исключает появление шумов и вибраций в мостах, причиной которых может быть некачественно изготовленный корпус

Полная совместимость с заводской конструкцией
Принудительная блокировка на УАЗ устанавливается на место стандартного дифференциала. Не требуется оригинальных полуосей или каких-то других специфических запчастей. Блокировка дифференциала от ИЖ-ТЕХНО совместима с родными полуосями.

В конструкции используются только оригинальные комплектующие нашего производства
Сателлитная группа, которой оснащена блокировка дифференциала УАЗ, способна передавать крутящий момент двигателя в 400 Н·м благодаря тому, что высокопрочные шестерни сателлитов увеличены в размере по сравнению со стандартными заводскими. Для лучшего подвода масла в зону контакта оси сателлитов выполнены с винтовыми канавками.
Привод расположен внутри картера моста, что надежно защищает его от внешних воздействий.

Простота установки
Для установки достаточно стандартного набора слесарных инструментов и обычной дрели. Вам не потребуется ни сварочного оборудования, ни «болгарки», ни демонтажа и разбора моста. Просто просверлите дрелью сквозное отверстие в картере моста для установки штуцера и фитинга.
Для защиты штуцера ввода от внешних механических воздействий при движении предусмотрена установка стального кожуха.

Универсальность
Принудительная блокировка от ИЖ-ТЕХНО может устанавливаться как в передний, так и в задний мост.

Надежность
Мы не накладываем никаких ограничений на мощность двигателей, диаметр колес авто и агрессивность протектора.

Применяемость:
Принудительная блокировка дифференциала подходит для автомобилей на основе УАЗ Патриот и Хантер с мостами типа «Спайсер». Устанавливается в передний и задний мосты. К пневмосистеме принудительная блокировка подключается пневматическим шлангом с внутренним диаметром 8 мм или пневматической рилсановой трубкой размером 6/4.

В комплект входит:
дифференциал в сборе — 1 шт.
пневматический привод в сборе — 1 шт.
защитный кожух штуцера ввода воздуха в мост — 1шт.
фитинг угловой (6522 4М5)— 1 шт.
трубка (TPU 4/2-B) — 0,2 м.
гайка (M 12×1,25 DIN 934)— 1 шт.
штуцер ввода воздуха в мост — 1 шт.
штуцер-«елочка» — 1шт.
фитинг прямой S6510 6-1/8— 1 шт.
болты крепления главной передачи (00001-0055404-339) — 10 шт.

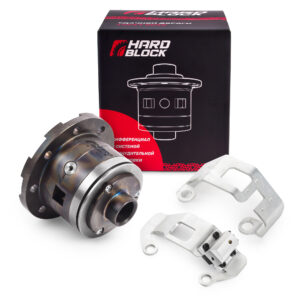

Система блокировки активируется предустановленной пневмосистемой с давлением 6-8 бар.

Конструкция системы блокировки дифференциала позволяет Вам механически произвести 100% блокирование дифференциала моста за минимальное количество времени.

Особенности конструкции
Максимальный контроль
Блокировка с пневматическим приводом включения максимально предсказуема. Она имеет всего два состояния: свободный дифференциал и полная блокировка колес. Управление состоянием дифференциала, полная предсказуемость поведения автомобиля и отсутствие эффекта переблокировки позволяет сохранять контроль автомобиля даже в самых экстремальных условиях.
Необходимо дополнительное оборудование
Для управления пневматическим приводом блокировки необходимо иметь источник сжатого воздуха, а также систему трубопровода для подвода сжатого воздуха к приводу блокировки. Эти компоненты в комплект не входят!

Качественные пневматические компоненты
Блокировка комплектуется только качественными пневматическими компонентами ведущих мировых производителей.
Включение на ходу
Система предусматривает активацию блокировки при движении автомобиля без повреждения механизма блокировки. Это позволяет не тратить время на остановку или выбор подходящего момента для блокирования дифференциала в автоспорте. (Будьте внимательны, активация блокировки на ходу может привести к потере управления, а при значительной пробуксовке привести к выходу из строя узлов трансмиссии).
Без компромиссная сателлитная группа
Для достижения наивысшей нагрузочной способности дифференциалов Hardblock была разработана сателлитная группа. Она представляет собой самую крепкую компоновку на основе цельной крестовины. Шестерни сателлитной группы имеют оригинальную форму зуба позволяющую выдерживать наибольшие (в сравнении с классической формой зуба) нагрузки. Цельная крестовина распределяет нагрузку между сателлитами в равных частях в отличие от конструкций со сборной осью сателлитов. За счет общей жёсткости крестовины износ посадочных отверстий крестовины в дифференциале идет в десятки раз медленнее. Эти технические решения позволили увеличить общую нагрузочную способность сателлитной группы белее чем в 2 раза по сравнению с заводской. Наличие отверстия в крестовине позволяет извлекать поврежденную полуось.
Никаких ограничений по эксплуатации
Дифференциал с системой блокировки Hardblock выдерживает нагрузки превосходящие максимальные нагрузки для полуосей, приводов и главных пар. Эта способность вкупе с возможностью блокировки на ходу позволяет эксплуатировать дифференциал без ограничений.
Качество изготовления
Наше предприятие оборудовано новейшими обрабатывающими центрами и системами измерения. Все детали спроектированы, произведены и собраны на нашем предприятии.
Покрытие bluestone
Корпус дифференциала покрыт высокопрочным антифрикционным покрытием bluestone позволяющим избежать повреждение трущихся поверхностей при экстремальных условиях эксплуатации.
Система масляных каналов
Дифференциал снабжён развитой системой каналов для подачи масла к трущимся поверхностям. Корпус дифференциала представляет собой простейший масляный насос для подачи масла во внутрь дифференциала за счет спиралевидных каналов. Обильное смазывание трущихся поверхностей позволяет снизить контактную температуру и минимизировать риск заклинивания деталей.
Максимальная жесткость корпуса
Корпус дифференциала имеет максимальную жёсткость опорной поверхности ведомой шестерни главной пары. Это позволяет повысить нагрузочную способность главной передачи за счет минимизации отгибания ведомой шестерни при критических нагрузках.
Простота установки
Для установки не требуется значительная доработка картера моста. Необходимо сделать отверстие для вывода пневматической трубки или кабеля управления.
Развернуть всё
Комплектация
Дифференциал в сборе – 1 шт.
Кронштейн – 2 шт.
Пневмоцилиндр – 1 шт.
Футорка 1/4 – 1 шт.
Угловой фитинг – 3 шт.
Пневмотрубка 20 см – 1 шт.
Инструкция по установке – 1 шт.
